Pour remplacer un barillet défectueux ou renforcer la sécurité de votre domicile, il est impératif de connaître ses dimensions exactes. Acheter un modèle trop court empêchera l'ouverture, tandis qu'un modèle trop long dépassera de la porte, offrant une prise facile aux cambrioleurs pour l'arracher. Voici le guide complet pour mesurer cylindre serrure sans erreur.
Pourquoi est-il crucial de bien mesurer ?
Un cylindre de serrure, aussi appelé barillet ou canon, est défini par deux longueurs mesurées de part et d'autre du trou de la vis de fixation. Contrairement à ce que l'on pourrait penser, la longueur totale ne suffit pas toujours, car le panneton (la partie mobile qui verrouille) n'est pas toujours centré.
Ainsi, pour mesurer cylindre serrure correctement, il faut déterminer la longueur intérieure et la longueur extérieure par rapport à l'axe central.

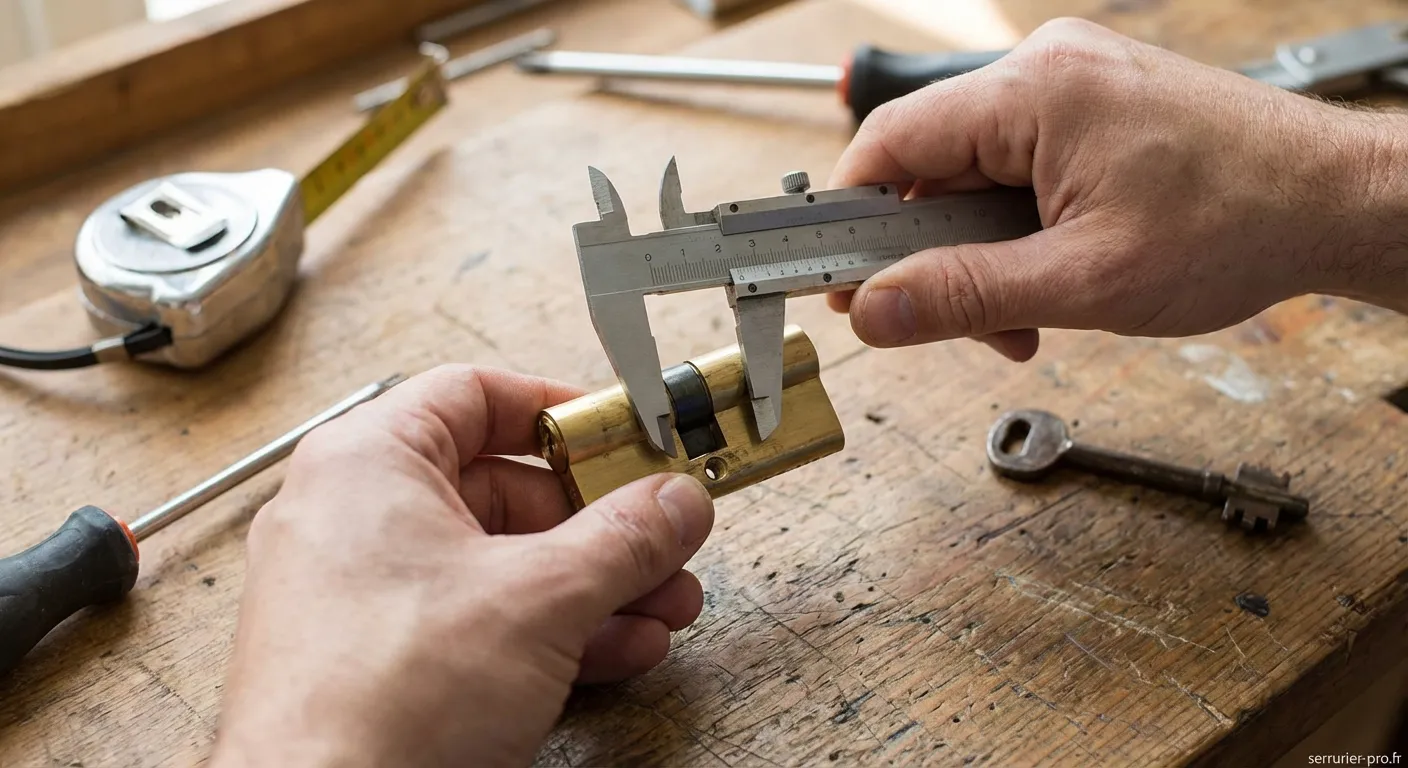

Méthode 1 : Mesurer le cylindre démonté (Recommandé)
C'est la méthode la plus fiable. En retirant le barillet de la porte, vous évitez les erreurs de parallaxe liées à l'épaisseur des poignées ou des garnitures.
- Démontage : Ouvrez votre porte. Dévissez la vis de fixation située sur le chant de la porte (sous le pêne dormant). Insérez la clé, tournez légèrement (environ 15 à 30 degrés) pour aligner le panneton et tirez le cylindre vers vous.
- Repérage de l'axe : Localisez le trou de fixation fileté au centre du cylindre. C'est votre point zéro.
- La prise de mesure :
- Mesurez la distance du centre du trou de fixation jusqu'à l'extrémité gauche du cylindre (côté intérieur).
- Mesurez la distance du centre du trou jusqu'à l'extrémité droite (côté extérieur).
Exemple : Si vous trouvez 30 mm d'un côté et 40 mm de l'autre, vous avez besoin d'un cylindre 30x40. Si les deux côtés font 30 mm, c'est un cylindre 30x30 (standard).
Méthode 2 : Mesurer cylindre serrure en place
Si vous ne pouvez pas retirer le barillet immédiatement (par exemple, si la serrure est bloquée ou si vous n'avez pas encore la pièce de rechange), vous pouvez mesurer cylindre serrure directement sur la porte.
- Positionnez votre mètre ruban sur la vis de fixation visible sur la tranche de la porte.
- Mesurez la distance entre le centre de cette vis et l'extrémité du cylindre côté intérieur (en incluant l'épaisseur de la garniture de la poignée).
- Faites de même pour le côté extérieur.
Attention : Le cylindre ne doit jamais dépasser de la poignée côté extérieur de plus de 2 ou 3 mm pour des raisons de sécurité. Si votre cylindre actuel dépasse trop, réduisez la mesure extérieure lors de l'achat du nouveau modèle.
Les différents types de dimensions
Lorsque vous allez mesurer cylindre serrure, vous rencontrerez généralement deux cas de figure :
- Le cylindre symétrique : Les deux mesures sont identiques (ex: 30x30, 40x40). C'est le cas le plus courant sur les portes standards.
- Le cylindre asymétrique : Les longueurs diffèrent (ex: 30x40, 35x45). Cela dépend de l'épaisseur de la porte et de la présence de blindage ou de garnitures épaisses.
- Le demi-cylindre : Souvent utilisé pour les portes de garage ou les contacteurs à clé. Il mesure souvent 10x30 mm (un côté aveugle).
Erreurs fréquentes à éviter
- Mesurer la longueur totale uniquement : Dire "j'ai un cylindre de 70 mm" est imprécis. Il peut s'agir d'un 35x35 ou d'un 30x40. La symétrie est importante.
- Ignorer les garnitures : Si vous changez de poignée en même temps, assurez-vous que la nouvelle épaisseur correspond à vos mesures de cylindre.
- Oublier le sens : Pour les cylindres à bouton (molette côté intérieur), notez bien quel côté correspond à l'intérieur (ex: 30 Intérieur x 40 Extérieur).
En suivant ces étapes pour mesurer cylindre serrure, vous garantissez une installation fluide et une sécurité optimale pour votre entrée.
